FC-DR-1型PLC控制系统教学试验台

一、概述
本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构， PLC模拟负载挂箱、固定式PLC主机及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，实训项目丰富、综合性强、紧跟工业自动化发展潮流。
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<400m
3、装置容量：＜0.5KVA
4、重    量：＜110Kg
5、外形尺寸：1600mm×700mm×1600mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训装置的基本配置及功能

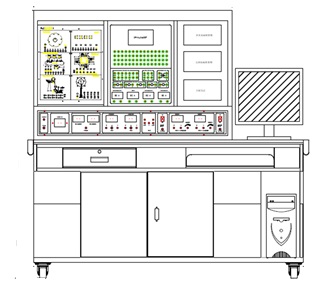

实训装置由控制屏、实训桌、实训模块（含丰富的工业现场设备模拟实训对象）、电机导轨、测速机构等组成。
（一）实训控制屏（铁质亚光密纹喷塑结构铝质面板）
实训控制屏整体采用上下结构，上部布局活动式实训模块及固定式PLC主机与实物电磁阀、马达等实物器件；下部为电源总开关控制及各种实验所需电源输出。
1、交流电源控制单元
位于实训控制屏下部提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
1）直流电压：0～10V可调输出电压表指示；直流电流：0～20mA输出电流表指示；
2）～220V通过安全插座输出
3）+24V/10A直流稳压电源输出
4）+5V/5A直流稳压电源输出
2、实训模块单元
位于实训控制屏上部左侧用于挂放实验实训用模块，共4个模块
1）PLC实训挂箱1包含如下实验模块：抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光
2）PLC实训挂箱2包含如下实验模块：自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机
3）PLC实训挂箱3包含如下实验模块：四层电梯/基础实验/中间继电器
3、主机实训单元
1）PLC主机模块位于实训控制屏上部的中间位置，采用固定式PLC主机的输入输出端口均已引到面板上。采用插拔式自锁线连接实验；
2）配置欧姆龙CP1H-XA40DT-T主机，集成数字量I/O（24路数字量输入16路数字量输出），通信编程电缆；
3）实物电气接口，将比例放大器、伺服放大器、比例电磁铁、力矩马达的电气接口由护套式接线端子引出用于实验插拔连线；
4）仪表显示，包含比例电磁铁线圈电流显示、位移显示、力矩马达线圈电流显示、电磁铁线圈电流显示
4、实物元件展示单元
实物元件展示单元位于实训控制屏上部右侧，上面安装有实物伺服放大器、比例放大器、开关电磁铁、比例电磁铁、力矩马达实物外部安装有机玻璃防护罩，学生能直接观察实物元件动作又避免因接触而损坏实物元件。
（二）电机导轨、光码盘测速系统及数显转速表
包含光码盘测速系统、数显转速表及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，在导轨面板上设有五位数显转速表，显示当前转速；具有电流反馈信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成各种速度开/闭环及定位实训。
（三）三相鼠笼异步电机：双速交流380V/△ 1台
（四）实训桌
实训桌为铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左边设有1个大抽屉（带锁），用于放置工具及资料，右边为键盘托架电脑桌联体设计，造型美观大方。
四、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
（二）PLC模拟控制应用实训
1.抢答器控制
2.天塔之光控制
3.音乐喷泉控制（具有声效功能）
4.十字路口交通灯控制
5.水塔水位控制
6.自动送料装车系统控制传送带控制
7.装配流水线控制
8.多种液体混合装置控制
9.自控轧钢机控制
10.邮件分拣机控制
11.自动售货机控制
12.四层电梯控制（实物）
（三）伺服放大器、比例放大器、开关电磁铁、比例电磁铁、力矩马达控制实训
五、配置清单
