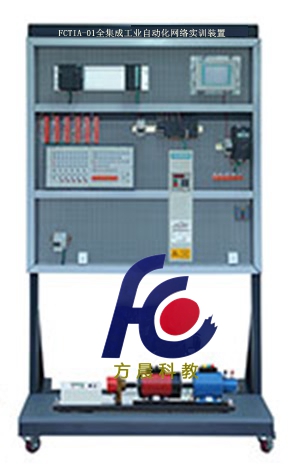

CTIA-01全集成工业自动化网络实训装置
一、产品概述：
“FCTIA-01全集成工业自动化实训装置”基于西门子全集成自动化PLC控制系统的技术的基础上开发而成的。它集PLC模拟实验、PLC实物控制实验、网络控制实验以及大型系统的调试及运行于一体的教学设备。
这个系统分三个结构层次，第一层为计算机监控管理层，第二层为S7－300现场主控制层，与第一层采用工业以太网进行通讯；第三层为S7－200现场控制层，与第二层采用Profibus－DP通讯；第二层下还带有LOGO！模块，采用AS－I通讯。系统的第二层可配置多个S7－200现场控制层，使整个实验组成一个网络实验室，该实验装置内容由浅到深，从模拟到实物，从单机实验到网络实验，充分考虑到学校创办工业自动化实验室的需要和当今控制技术的发展，兼顾了学生做实验、课程设计，毕业设计的需要和学校承接工程之需求。
二、实训项目：
1、可编程控制的模拟实训内容
（1）基本指令练习实验（WINCC、STEP7）
（2）舞台灯光模拟控制实验
（3）天塔之光模拟控制实验
（4）液体混合模拟控制实验
（5）数码显示模拟控制实验
（6）五相步进电机模拟控制实验
（7）Y－Δ换接起动模拟控制实验
2、可编程控制的实物对象实训内容
（1）直流电动机的调速控制实验
（2）温度的检测和控制实验
（3）交流电机调速实验
3、LOGO!控制器实验
4、工业自动化网络控制系统实训内容
（1）PLC网络监控实验
（2）PLC与PLC数据读写实验
（3）多PLC协调控制实验
（4）PROFIBUS-DP网络构建实验
（5）PROFIBUS-DP网络控制电机转速实验
（6）PROFIBUS-DP网络控制温度对象实验
（7）TP177B显示控制温度实验
（8）TP177B显示控制转速实验
5、网络控制部分
（1）Ethernet总线的认识和组建实验
（2）profibus-DP总线的认识和组建实验
（3）PPI总线通讯的认识和组建实验
（4）现场总线的认识和控制实验
（5）网间的信息传递和控制实验
（6）不同网络间的信息传递和控制实验
（7）网络故障的分析和检测及维修实验
6、大型实验
（1）全集成自动化控制系统的调试及运行
三、技术参数：
1、输入电源：三相四线-380V±10%/50Hz
2、工作环境：环境温度范围为-5~+40℃；相对湿度<85%（25℃）；海拔<4000m
3、装置容量：<3KVA
4、外形尺寸：1200mm×600mm×2100mm
