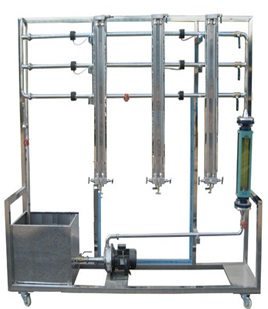

FCH003 流体流动阻力实验装置
单价：31000/台
一、实验目的：
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数。
4、学习压差传感器测量压差，流量计测量流量的方法。
5、掌握对数坐标系的使用方法。
二、主要配置：
水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、压差计、流量计、阀门、实验台架及电控箱。
三、技术参数：
1、光滑管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：10~120KPa。
2、粗糙管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：30~180KPa。
3、阀门局部阻力：雷诺数：2000~15000、液体流量：100~1000 l/h、压差范围：10~200KPa。
4、不锈钢光滑管：管径d—0.00790(m) 管长L—1.600(m)。
5、不锈钢粗糙管：管径d—0.00990(m) 管长L—1.600(m)，内装不锈钢螺旋丝。
6、不锈钢局部管路：管径d—0.02000(m) 管长L—1.600(m)，上有不锈钢球阀。
7、LZB-25水转子流量计： 流量范围 100～1000 l/h ，LZB-10水转子流量计：流量范围10～100 l/h 。倒U型压差计，0--600mmH2O。
8、AI501宇电温度显示仪，LXWY压差传感器0～200.0KPa。
9、WB70/055型不锈钢离心泵：功率550W，流量4～8.5m3/h。
10、正泰电器：接触器、开关、漏电保护空气开关。
11、不锈钢水箱、不锈钢管路、管件及阀门，不锈钢仪表柜：测控、电器设备在实验架上。
12、外形尺寸：2400×550×1800mm(长×宽×高)，外形为可移动式设计，带3寸双刹车轮。
