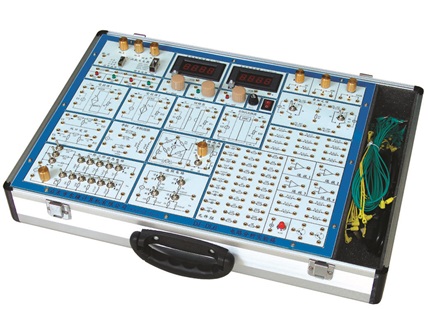

该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。
☆系统组成
（1）电源输入：AC220V±10% ，50HZ
电源 输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。
电流输出：0～l00mA.
（2）函数信号发生器
波 形：正弦波、方波、三角波
频率范围：0HZ～100KHZ，分四档连续可调
幅 值：方波、正弦波、三角波 （峰-峰值：0～10V）
（3）1只数字电压表，分0～2V、0～30V二档；
1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；
可同时满足多 个测试点电压、电流的动态监测。
（4）器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。
器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。
（5）系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
（6）铝合金保护箱，坚固耐用，样式美观、大方。
☆可完成以下实验：
(l)线性与非线性元件的伏安特性。
(2)电位及其与电压关系的研究。
(3)基尔霍夫定理及其故障判断。
(4)叠加定理。
(5)电压源与电流源的等效变换。
(6)戴维南及诺顿定理。
(7)大功率传输测定
(8)受控源VCVS、VCCS的实验。
(9)典型电信号的观察和测量。
(10)RC一阶电路的响应测试。
(11)二阶电路的响应测试。
(12)RC选频网络特性测试。
(13)R、L、C元件在正弦电路中的特性实验。
(14)R、L、C串联谐振电路的研究。
(15)R、L、C并联谐振电路的研究
(16)双口（二端口）网络测试。
(17)互易定理实验。
(18) 其它电路的研究
