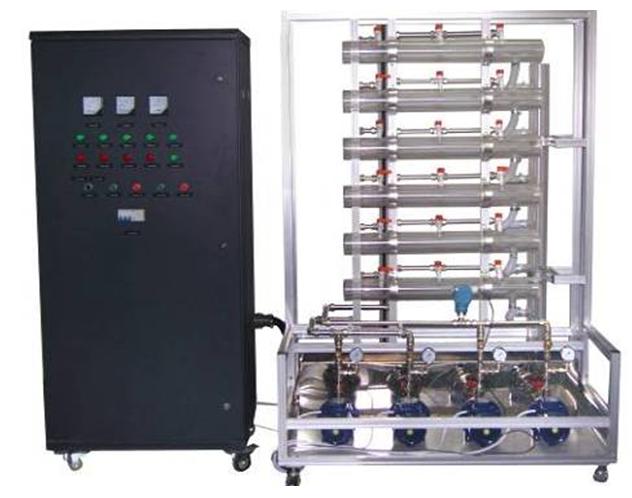

FC-160A型变频恒压供水技能考核装置

系统概述:

装置集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。

系统特点:

控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。

控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。

控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。

控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。

1、配置清单

序号	器材名称	型号/规格	数量
1	PLC主机+模拟量模块+通信模块		1台
2	变频器		1台
3	不锈钢离心泵		4台
4	压力变送器		1只
5	压力表		4只
6	铝合金对象框架		1套
7	交流接触器		8只
8	三极热过载继电器		4只
9	空气开关		1只
10	指示灯		8只
11	组态软件		1套
12	开关电源		1块
13	控制屏		1台
14	实验桌		1台

实训项目

控制屏结构认识与调试

单泵控制变频恒压供水

双泵切换变频恒压供水

生活水系统静态压力控制

生活水系统动态压力控制

生活水系统的分时控制

夜间休眠模式下的供水

消防状态控制

综合控制系统
