数控铣床装调与维修考核实训设备近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

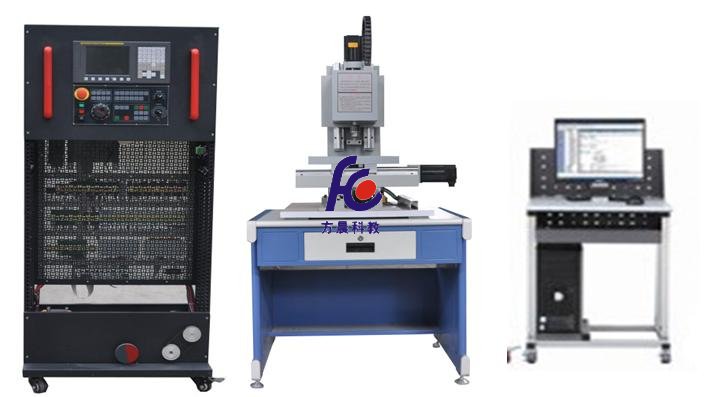

实训台配有：半实物铣床1台、主轴1套、冷却泵1台、伺服电机3台及限位开关和机床零点等。

一、实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核32项（智能型）
3、工作环境：温度-200C～400  C
4、整机容量：≤3kVA；
5、实验台尺寸：长×宽×高（mm）=800 mm×600 mm×1800 mm；
6、半实物数控铣床采用直线圆形高碳钢导轨，具有一定的铣削能力，可对有机玻璃、塑料等材料进行简单铣削加工，具有真实数控铣床的机械运动，X、Y、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由变频器驱动实现无级调速控制。
二、机床参数：
导轨形式：高精度工业圆形直线导轨
丝杆形式：进口滚珠丝杆
工作台尺寸:370*200MM       X、Y、Z行程：350*200*200MM
主轴夹头：1-13MM           主轴电机功率：180W（变频无级50-1500转）
机床规格：700*600*800MM    机床桌：1200*720*800
三、产品组成部分
数控铣床维修实验台是由FANUC 0I –MATE MD数控系统，机床电气控制接口板、伺服主轴实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线等组成。
四、产品的特点：
☆尽其所能将所配数控系统的精髓，用直观的方法展示给用户，使用户能限度的参与并获得深切的体会以达到融会贯通的效果。
☆方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
☆涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…
五、基本实验实习项目
实验1　数控铣床维修实训装置电源控制
实验2　FANUC 0i数控系统的操作、接口实验
实验3　主轴调速实验（系统控制）
实验4  变频主轴参数优化实验
实验5　X轴伺服电机驱动控制实验
实验6　Y轴伺服电机驱动控制实验
实验7　Z轴伺服电机驱动控制实验
实验8　正负超程限位、零点实验
实验9　手轮（手摇脉冲发生器）实验
实验10  铣床数控系统控制加工实验
实验11  数控铣床系统通讯实验
实验12  数控铣床PMC编程与连接实验
实验13　数控铣床电气综合安装
实验14　PMC用户程序的设计
实验15　PMC用户程序的调试
实验16　数控铣床NC参数调试（－）
实验17　数控铣床NC参数调试(二)
实验18  数控铣床丝杆反向间隙补偿实验
实验19  数控铣床丝杆螺距补偿实验
实验20  数控铣床智能故障设置与排除实验
七、配　置　清　单
表1：基本配置

表2：配套附件

七、培训
