数控车床原理实验示教机是我公司根据学校实际需求开发的适合数控专业教学的专用实验设备，其功能全、适应性强，可满足数控维修、数控电气设计、故障人为设计、数控机床电气组装、机床数控化改造等各项实验设置。
实验台可分为：开环系统配置，另外还可以选配绘图十字工作台，主轴变频系统、个性化的外观设计、特殊功能设计、实验台网络控制方案等。
一、数控车床原理实验示教机的特点：
   结构紧凑，体积小，四脚加装滚轮，便于移动；平面布局 ,布线简明,标志清晰,易观察机床动作及故障诊断；主轴（正反转，制动），光电编码器检测；X，Z轴联动；四工位回转电动刀架；冷却电机；标准工业用电子手轮；X，Z轴手动行程限位，减速回零控制； 20个数控机床常见故障点，便于培养学生 的故障诊断、数控机床维修能力 ；备有完善的电气电路图纸、数控电气布线图等，适合数控电气电路原理教学；另外根据目前数控教学的现状，编有使用本设备进行数控教学实验《数控原理实验台—实验指导书》；数控实验教师可以根据学生的水平自行设计不同难度的数控故障点，以此更好的发挥数控教师在教学中的主观能动性，更好地将教研融于一体；漏电保护功能 （电流超过 30mA将立即断电，起到保护作用） 。
二、数控车床原理实验示教机组成部分
FC-808型数控车床原理示教机教学设备。系统采用西门子808D车床数控系统，数控车床的X轴由步进电机控制、Z轴由伺服电机控制，主轴由变频器控制，并带有光电编码器，刀架为四工位电动刀架，学生可以学习到西门子伺服电机的控制、变频器控制、电动刀架、霍尔元件、接近开关的原理、编程、接线及在数控机床中的应用等及数控车床编程、加工、维修。
数控控制台提供一套完整的控制系统，控制系统拥有完整的西门子808D数控技术的系统，控制台全面剖析了西门子808D系统的控制原理和结构，按符合真实数控设备的要求进行电气连接，可以带动实训机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障、故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。

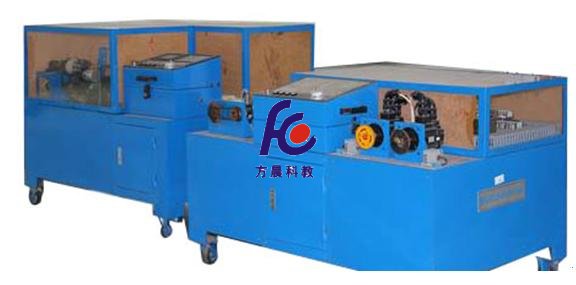

三、数控车床原理实验示教机参考图片

四、FC数控车床原理示教机实训项目：
1、通过该实训台可完成以下实验实习项目
(1)、数控机床电气电路设计、实验、安装；
(2)、数控机床电脑系统故障判断及维修；
(3)、数控机床电路故障判断及维修；
(4)、数控机床故障研究、设计及实验；
(5)、数控系统的原理和组成 ；
(6)、数控系统连接与调试；
(7)、数控系统参数、诊断参数设置与调整；
(8)、数控机床代码编程、参数编程；
(9)、步进电机驱动系统的构成、调整及使用；
(10)、交流伺服系统的构成、调整及使用；
(11)、变频调速系统构成、调整及使用；
(12)、数控机床主要功能测试与调试；
(13)、电脑与数控系统通过RS232接口进行CNC通讯功能测试、调试等。
2、手工编程与仿真加工实训

1、数控车床编程与仿真加工 1）数控程序结构、格式及指令体系的掌握； 2）各系统基本操作的了解； 3）数控车床基本加工工艺的了解。

2、数控车床编程与操作实训 1）数控车床程序编辑的掌握 2）数控车床基本操作的掌握 3）数控车床系统功能的技巧应用 4）数控车削中零件的装夹及加工

3、了解常见数控机床故障检测与维修实训

数控机床维护的基本要求和故障处理方法

常用的故障自诊断技术

常用的故障检查方法

数控机床常见故障及处理

五、电气线路实训台技术性能：
●、输入电源：三相五线制380V交流电源。
●、漏电保护：漏电动作电流≤30mA；具有接地保护。
●、工作环境：温度-100-+400C。
●、整机功耗：＜3KW
六、FC-808型数控车床原理示教机实训项目的配置

序号	材料名称与规格型号	数量	单位
1	数控系统（采用808彩屏）	1	台
2	机床实训控制台（采用铁质钣金喷塑结构）	1	台
3	手摇脉冲发生器（手轮）（安装在面板上）	1	台
4	四工位自动刀架	1	台
5	主轴电机与主轴编码器组	1	套
6	冷却泵电机	1	台
7	三相交流伺服电机（SD15MT）	1	台
8	伺服驱动单元（60SY-M00630）	1	台
9	步进驱动（FDV378）	1	台
10	步进电机（57BYG350-56）	1	台
11	X、Z轴正负限位开关	4	只
12	X、Z轴机床回零开关	2	只
13	变频器（1.5KW）	1	台
14	灭弧器31TX1-31A03	2	只
15	灭弧器31TX1-12B03	4	只
16	交流接触器CJX1-22（正泰）	4	只
17	直流继电器MY2N	6	只
18	KT18-32	3	只
19	断路器DZ47-60-C5	1	只
20	断路器DZ47-60-C10	2	只
21	漏电保护器DZ47LE-32	1	只
22	急停开关	1	只
23	起动开关	1	只
24	钥匙开关	1	只
25	照明开关	1	只
26	单相电源插座	1	只
27	三相电源插座	1	只
28	电源指示灯	1	只
29	640W变压器（安装在柜内）	1	台
30	1200W变压器（安装在柜内）	1	台
31	CAD/CAM软件、通讯软件光盘	1	张
32	伺服驱动器单元使用手册	1	本
33	变频器使用手册	1	本
34	实训台使用说明书	1	本
35	808D车床数控系统使用手册	1	本

序号	类别	名称	型号、规格	数量	备注
1	工具	剥线钳	YS-1	1把	鸭嘴式
2		斜口钳	DL2336	1把	5寸，橡塑柄
3		尖嘴钳	DL22306	1把	5寸，橡塑柄
4		剪刀	民用型	1把
		镊子	尖嘴式	1把
5		十字螺丝刀	3×50、6×250	各1把
6		一字螺丝刀	2.5×75、6×80	各1把
7		钟表螺丝刀		1套
8		试电笔	氖管式	1把
9		万用表	数字表，三位半显示，有电阻、电容、电压、电流测量功能。	1只
10		电烙铁	40W	1把	内热式
11		烙铁架		1个
12		吸锡器	铝塑吸锡器	1把
13		焊锡		1卷
14		橡皮锤	750g	1把
