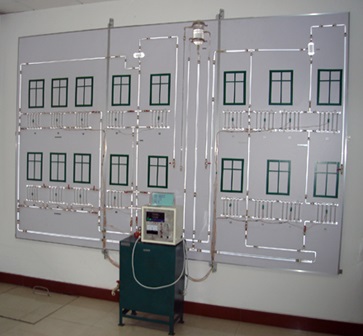

FCZ019采暖系统模拟演示装置
单价：32000元/套
一、实验目的
通过运行热水采暖系统来掌握采暖系统中各元件的作用及连接方式，巩固学生在课堂所学习的知识，18个玻璃暖气包，5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
二、技术参数
1、18个模拟窗：有机玻璃制作，模拟窗各部件结构须均匀一致，160*160*10mm，用螺丝固定。（注：为保证设备使用年限，不允许采胶黏的方式）；
2、水泵参数：功率90W，扬程10m，流量20L/min
3、≥21点测温判定系统失调情况；
4、加热功率0～1.5KW可调，高控温45 ℃；
5、防腐循环水泵，功率100W，扬程10m，流量20L/min。
6、可完成水循环方式：水平式单管顺流式循环、水平式单管跨越式循环、垂直式单管顺流式循环、垂直式单管跨越式循环、双管循环。
7、玻璃模拟散热器组数≥18组。
8、工作电压：220V 功率：370W
三、产品规格与附件
1、主要配置：循环水泵；给水箱；集气罐；膨胀水箱；模拟窗；散热器；水平单管顺流式系统；水平单管跨越式系统；垂直单管顺流式系统；垂直式单管跨越式系统；双管上供下回系统、信号管、循环管、膨胀管、溢流管。
2、外形尺寸：3300×400×2200mm（挂墙）。
