FCGZ-2A型智能化楼宇供配电及照明监控系统实训平台

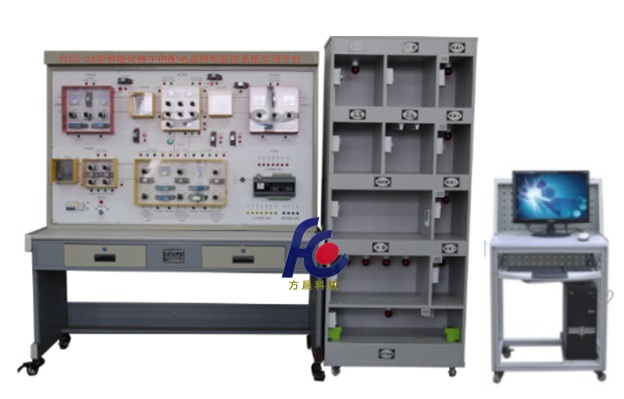

一、硬件设备图片:
软件界面图片:
二、设备参数及性能：
1、装置组成：
本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
2、统实训功能：
能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器电流、监测变压器的电压、大楼一级负荷控制，大楼二级负荷的控制、应接照明控制、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.控制对象：750×450×180cm3
5.安全保护：具有漏电自动保护装置
6.故障设置：具有故障设置系统
7.可扩展，可兼容，LON总线通讯方式
8.输出，8点、IO/DO 输入，11点AI/DI
9.信号方式；干触点/0-20MA/0-10A/发10K
五、可以做的实训项目
1.DDC现场控制器安装操作
2.DDC现场控制器设置操作
3.双电源明备用监控系统控制
4.双电源暗备用监控系统控制
5.低压侧供配电监控系统控制
6.环网供电监控系统控制
7.线路故障的判断与处理
8.设备故障的判断与处理
9.设计并安装一个简易应用系统
10.楼道应接控制实训
11.办公照明控制实训
12.遥控照明控制实训
13.萤光灯的调光控制实训
14.白炽灯的调光实训
15.地下车库的自动控制实训
