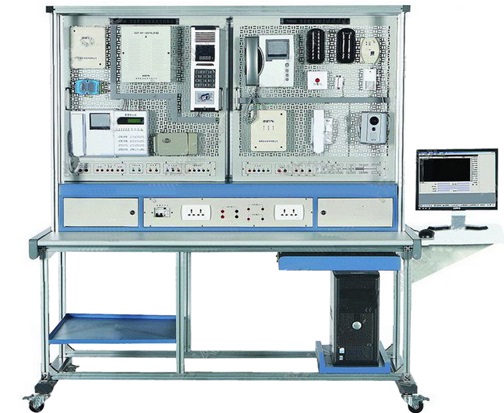

楼宇智能化实训设备包含的楼宇智能化设备全部结合工程中的实际应用产品，智能建筑实训设备体现智能建筑的应用和发展方向。使学生通过楼宇自控实验实训装置系统，真正地掌握楼宇实验系统的系统配置、产品选型、设备安装、工程布线、硬件调试、软件使用、施工工艺、故障检测、系统维护、物业管理等工程的全部环节。
♦楼宇智能化实训设备配置如下：

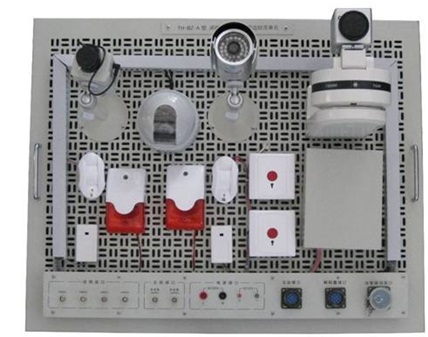

（1）闭路监控系统
一、系统概述
该系统结合当前闭路电视监控及周边防范系统的技术要点，采用市场主流优质监控设备，并且实现与周边防范系统的联动功能，系统稳定可靠，结构合理清晰，可为实训提供更多有利条件。
二、主要配置
该模块包含的部件有：自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、万向云台、云镜控制器、解码器、嵌入式硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警器等。
三、系统配置及参数
（一）主要配置
（二）主要技术参数
1．监视器型材架
采用铝合金型材和板金结构
2．彩色摄像机
1/3英寸 SONY CCD，420线，照度0.5Lux/F1.2，自动电子快门、自动白平衡，直流12V驱动。
3．自动光圈镜头
带自动光圈
4．半球摄像机
1/3英寸 SONY CCD，420线，含3.6镜头，半球型彩色摄像机，低照度0.5Lux/F1.2，直流12V驱动
5．红外摄像机
1/4英寸 SONY CCD，420线，低照度0Lux，含镜头，红外距离25~35米，30颗红外灯，65级防水，直流12V驱动
6．一体摄像机
1/4英寸 SONY CCD，480线，低照度0.1Lux，含22倍光学变焦（F3.9mm~85.8mm）镜头，带10倍电子放大，直流12V驱动
7．万向云台
旋转角度：水平0°~350°，垂直+10°~-60°；旋转速度：水平≥6.2°/s，垂直≥4.3°/s；扭矩：水平18.8kg.cn，垂直26.8kg.cm
8．解码器
RS485通讯，支持Pelcon-P、Pelcon-D等协议；支持左/右/上/下/光圈/变焦/聚焦控制；设有保护电路，具有特殊防雷功能，提供摄像机电压DC12V，云台控制电压AC24V或AC220V。
9．云镜控制器
支持单路云台手动/自动控制；控制范围：左/右/上/下/光圈/变焦/聚焦
10．嵌入式硬盘录像机
4路BNC视频输入；1路BNC视频输出；支持定时录像、手动录像、移动检测录像、报警录像和移动侦测录像&报警录像；提供硬盘录像资料的备份与剪辑，支持U盘、USB CDRW 备份设备；支持监视器或VGA输出连接；预览时显示模式4路切换；支持图像局部遮盖；支持图像局部（或全部）遮挡报警处理；支持 2 路回放；支持快放、慢放、单帧等回放模式，按录像类型、按时间进行检索；支持OSD叠加、通道名叠加；本地录像状态显示；本地报警（包括异常事件、移动侦测）联动，报警时间表（布防/撤防）、报警联动类型；遥控支持；支持操作员用户权限的定制，除1个管理员外，通过“定制权限”可设置多个操作员，增加了对操作员安全管理的灵活性；云台的左/右/上/下/手动/自动控制；镜头的光圈/变焦/聚焦控制；灯光和雨刷的控制
11．监视器
彩色显像管；420线以上清晰度；2路BNC视频输入；2路BNC视频输出；2路BNC音频输入；2路BNC音频输出；制式：PAL/NTSC自动转换
四、实训项目
1、设备认识实训
2、镜头的安装及调试
3、系统结构与布线
4、数字硬盘录像机的设置及操作
5、监视器的接线、设置及操作
6、万向云台、解码器和云镜控制器的接线和操作
7、拾音器、防盗探测器、声光报警器的安装及调试
8、监控系统与报警系统的联动控制
9、BNC接头制作

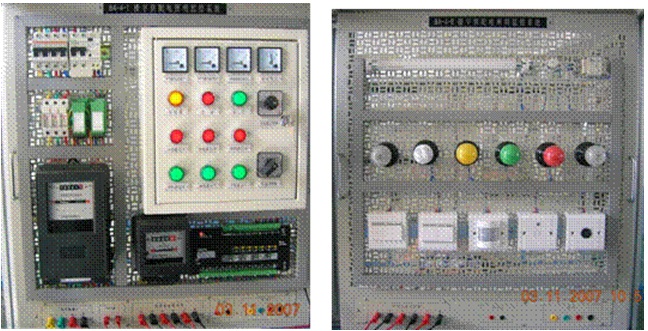

（2）智能供配电照明系统
一 、概述
该系统配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用，可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构，掌握力控组态软件的应用、智能照明控制方案的实现等。
该系统能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求，适用于各类职业教育培训机构的教学。
二、系统组成及特点
系统由基于LON Talk协议的采集控制器组成网络，整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。
该系统具有以下特点：
(1)供配电系统和照明系统可实现实时调度运行
(2)采用DDC采集控制模块实现对电力系统中各类数据的采集与控制
(3)采用先进LonWorks总线通信协议组网
(4)配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据，还可监控照明系统，控制照明线路
(5)实训装置的设备采用模块式，方便学生了解现场设备
三、技术指标
(1)工作电源：三相四线AC380V±10%50Hz
(2)工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m
(3)整机容量：＜5.0kVA
(4)安全保护：具有漏电保护
四、系统配置
五、实训项目
1.常用电工工具的认识使用实训
2.普通照明设备及控制电路安装与调试
3.智能电压传感器的认识与应用
4.智能电流传感器的认识与应用
5.单相电度表的安装与接线实训
6.三相电度表的安装与接线实训
7.LonWorks网络拓扑认识与应用
8.LON智能控制器认识与应用
9.LON现场总线的搭建实训
10.智能供配电照明上位机监控软件应用实训

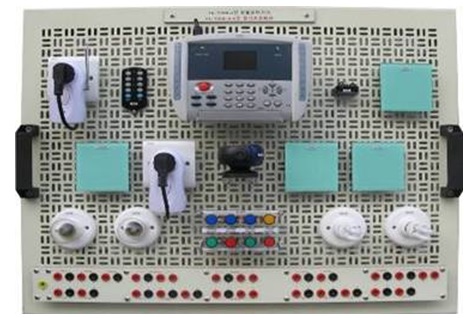

（3）智能家居系统
一、系统概述
随着人民生活水平的不断提高，人们对居住的环境提出了越来越高的要求。智能家居控制和管理平台，有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。
“智能家居系统（PLCBUS）”是根据目前智能楼宇自动化专业的实践内容精心设计的综合实践系统，结合当前智能家居发展的现状，全面实现了智能家居控制系统功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。
二、实践项目
1)独立模块的独立认识、接线和控制
2)灯光亮度按时按需自动调整控制，手动控制，情景编程
3)窗户分时自动控制，手动控制
4)红外转发手/自动控制
5)电器电源通断手/自动、按时和间接控制
6)系统整合的接线、设置、操作和演习
