一、电机控制及仪表照明电路实训考核装置概述

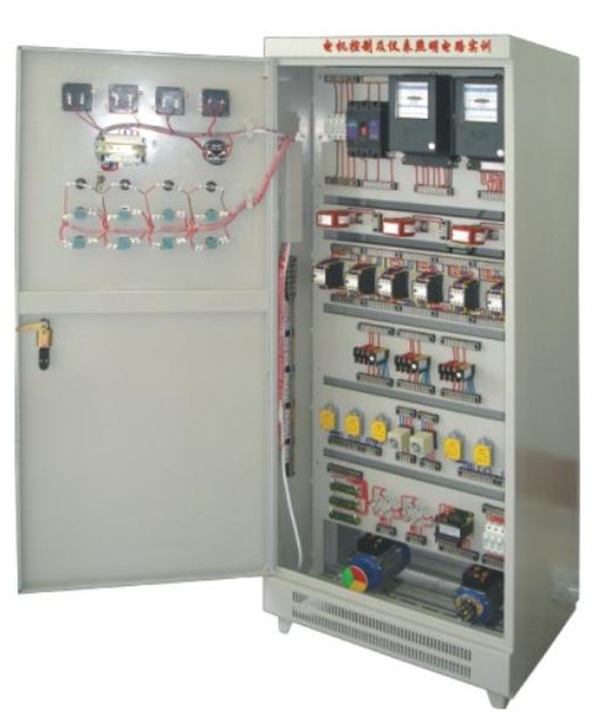

该装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的，它集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的元器件。本装置既可作为《工厂电气控制》、《电机拖动》电路的操作实训用。又能满足维修电工的技能考核内容的要求。
二、电机控制及仪表照明电路实训考核装置特点
1.柜内已安装有熔断器、钮子开关、交流接触器、直流接触器、时间继电器、按钮开关、信号指示灯、热继电器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
三、电机控制及仪表照明电路实训考核装置技术参数
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1900mm
4.装置容量：＜1.5kVA
四、电机控制及仪表照明电路实训考核装置实训项目
1.三相异步电动机直接起动控制
2.三相异步电动机接触器点动控制电路
3.三相异步电动机的两地控制
4.接触器联锁的正反转控制电路
5.双重联锁的正反转控制电路
6.三相异步电机的手动顺序控制电路
7.三相异步电机的自动顺序控制电路
8.Y-Δ启动自动控制电路
9.能耗制动的控制电路
10.反接制动控制电路
11.工作台自动往返控制电路
12.三相异步电动机正反转点动控制电路
13.带有点动的自动往返控制电路
14.三相异步电动机接触器自锁控制电路
15.三相异步电动机单向点动控制电路
16.串电阻降压起动控制电路
17.接触器控制双速电动机的控制线路
18.时间继电器控制双速电机的控制线路
19.C620车床电气控制线路
20.电动葫芦电气控制线路
21.Y3150滚齿机控制电路
22.并励直流电动机电枢回路串电阻二级起动控制
23.并励直流电动机的正反转控制电路
24.并励直流电动机电枢回路串电阻调速电路
25.并励直流电动机励磁调速电路
五、实训用电机
1.三相鼠笼式异步电动机
2.三相鼠笼式异步电动机
3.三相双速异步电动机
4.直流并励电动机
