一、概述

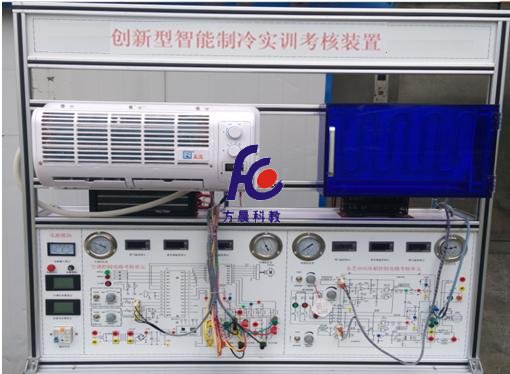

新型智能制冷与冰箱实训考核装置系统由两部分组成，分别为：分体式热泵空调和直冷电冰箱，分体空调可进行制冷、制热、除湿、自动工作模式功能，直冷式电冰箱可进行冷藏、冷冻等功能，涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试，控制电路故障考核等。
装置适合机电、动力工程类专业的实训，适合制冷及相关专业的中级、高级工的技能鉴定及考核。

二、使用条件
1、输入电源：单相三线220V±10％ 50Hz
2、工作环境：温度-10～40 相对湿度≤85％（25℃）
3、整机容量：≤1.5KVA
4、安全保护：短路保护、过载保护、漏电保护。
三、装置配备
1、采用铝合金实训台，配置有空调制冷系统管路、直冷电冰箱制冷系统管路、安全插端子排，压力表（1.8MPa）2只（3.8 MP）2只等
2、电源仪表模块：包括漏电短路器，数显式电压表（0～250V） 1只，数显式压缩机电参数表（0～5A）2只、电源插座，安全连线等。
3、分体空调控制线路模块：包括空调控制板，数字显示屏，遥控接收板，故障设置板，IO通信板，空调遥控器，电位器等及指示灯等。
4、直冷电冰箱控制线路模块：包括东芝GR-204E电子式控制板，故障设置板，考核IO通信板，模拟电位器及工作指示灯等。
5、智能电冰箱控制线路模块：智能冰箱控制板，数字显示操作屏，电位器，指示灯等
6、热泵型家用空调系统：包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等
7、直冷式电冰箱系统：包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等
四、可完成的实训项目
1、制冷工专用工具的使用；
2、气焊焊枪的使用与焊接；
3、制冷系统（冰箱、空调系统）管路的设计组装；
4、制冷系统的保压试验；
5、制冷系统的检漏操作；
6、制冷系统的抽真空与制冷剂加注；
7、制冷系统运行调试，实验现象数据分析
8、空调控制电路电气故障考核、故障分析判断与故障排除；
9、冰箱控制电路电气故障考核、故障分析判断与故障排除；
10、电气识图和电气设计。
五、故障考核部分：控制电路实训故障包括：
空调电气控制电路部分设置有 8 个故障：
1.稳压管IC损坏
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管 7812 无+12V 电压输出。
2.稳压管 IC7805 损坏
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管 7805 无+5V 电压输出。
3.室内温度传感器断路 故障现象：空调遥控开机有反应，室内机工作正常，室外机不工作。温度检测电路故障。
4.压缩机主继电器 RLY1 触点断路 故障现象：室内机工作正常，室外风机工作正常，但压缩机不工作。RLY1 继电器故障。
5.室外风机继电器 RLY3 触点断路
故障现象：室内机工作正常，室外风机不工作，压缩机工作正常。RLY3 继电器故障
6.四通阀继电器 RLY4 触点断路 故障现象：制冷模式工作正常，无法进行制热。RLY4 继电器故障。
7.室内风机高速档继电器 RLY7 触点断路 故障现象：制冷、制热均工作正常，但室内风机高速档无法工作。RLY7 继电器故障。
8.集成 IC3 第 13 脚无输出 故障现象：制冷、制热均工作正常，但室内风机中速档无法工作。室内风机驱动电路故障。
204E 电冰箱控制电路部分设置有 8 个故障：
1.蒸发传感器断路：故障现象：压缩机无法工作，其它工作正常
2.除霜传感器断路 故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置 仍无法进行除霜。
3.二极管 D801 断路：故障现象：压缩机无法工作，其它工作正常
4.三极管 Q811 坏 故障现象：压缩机无法工作，其它工作正常
5.三极管 Q812 坏 故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置无法进行除霜。
6.电阻 R812 坏 故障现象：制冷压缩机和除霜都无法工作
7.继电器 RY01 坏 故障现象：压缩机工作正常，流槽加热管和除霜加热管都不工作
8.继电器 RY02 坏 故障现象：流槽加热管和除霜加热管都工作正常，但压缩机不工作。
