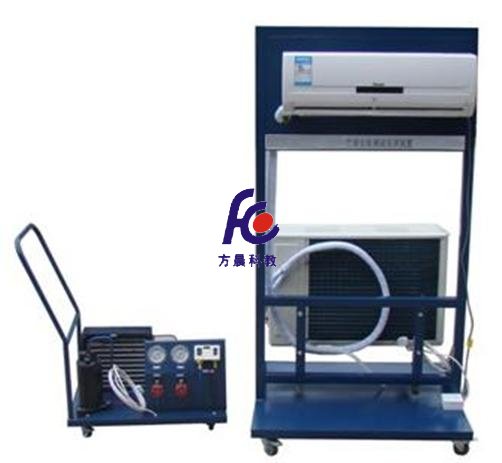

“空调安装调试实训装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。
一、装置特点
1.实训装置直观展示了空调调试、安装过程所需常见工具，便于教学演示讲解及学生对课本知识的理解掌握。其中，回收机组管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2.整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体，整个系统真实完整,结构清晰、紧凑，满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。
3.系统采用真实的制冷专用工具实训（压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等），与实际教学接轨。
4.实训装置为学生提供一个操作平台，能让学生自主完成空调系统安装、调试、运行及维修等实训。
5.实训系统能对空调完成安装、调试、运行及维修等实训，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：1100mm×800mm×1700mm
4.制冷剂回收类型：R22
三、装置的基本装备
|
序号
|
名称
|
数量
|
备注
|
|
1
|
空调安装调试钢架 |
1套
|
|
|
2
|
KFR-23热泵型家用空调器机组 |
1套
|
|
|
3
|
空调R22回收机组 |
1套
|
|
|
4
|
便携式焊炬 |
1套
|
|
|
5
|
压力控制器 |
1套
|
|
|
6
|
旋片式真空泵 |
1套
|
|
|
7
|
真空压力表 |
1套
|
|
|
8
|
胀管扩口器 |
1套
|
|
|
9
|
割管刀 |
1套
|
|
|
10
|
双表修理阀 |
1套
|
|
|
11
|
公/英制加液管 |
1套
|
|
|
12
|
双表修理阀公/英制转接头 |
1套
|
|
|
13
|
制冷剂钢瓶 |
1套
|
