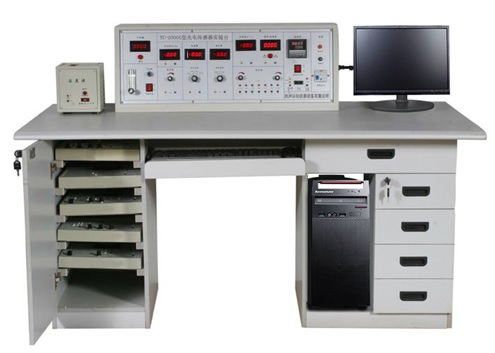

FC-2000G型光电传感器实训台
一、产 品 简 介
FC-2000G型光电传感器实训台，适为光电子、光电信息等专业的实验课程设计制作的。内容从光源分析入手，对光的传输，光的接收，光电转换的特性及各种现代的光电传感器、光电子测试系统进行了实验和研究，是现代光电检测实验的有力工具。
二、产 品 组 成
FC-2000G型光电传感器实验台由：主控箱、传感器、传感器实验模块、光源(半导体激光源、LED发光管)和实验桌五部分组成。
1、主控台：提供稳定的±15V，±5V及0-5，0-12可调直流稳压源，主控台面板上装有电压、电流、光功率、光照度、转速五种显示仪表，备有交流220V二孔、三孔插座。
2、传感器与光敏元器件性能指标：
1、光敏电阻传感器：硫化镉光敏电阻，外径尺寸Φ5.0mm，额定功率20mw。暗阻≥25MΩ
2、红外发射二极管：外径尺寸Φ5mm，峰值边长8600-9000A°，工作电压10V
3、红外光敏二极管：峰值边长8600-9000A°，工作电压≤10V，暗电流≤0.2μA
4、红外光敏三极管：峰值边长8600-9000A°，工作电压≤10V，暗电流≤0.3μA
5、热释电红外插头：探测距离1-5米，波长10-20nm
6、PSD光电位置传感器：采用复合型光敏二极管，激光点光源，量程±2mm，分辨率0.01mm
7、半导体激光器：波长635mm，功率3-5mw
8、硅光电池：峰值波长0.8-0.95μm，开路电压450-600mv
9、光导纤维：多模—传输可见光，单模—传输红外光
10、光电转速传感器：2400转/分，可调
11、光纤位移传感器：Y型光纤束，量程1mm，线性度±5%
12、光纤温度传感器：量程常温—150°C，温度源控制精度±1°C
13、光纤压力传感器：测压范围4-20KP
14、滤色镜：六种波长400mm、470mm、530mm、560mm、600mm700mm
15、色散棱镜
3、实验模块：
1、光敏元器件实验模板
2、热释电红外传感实验模板
3、PSD位置传感器实验模板
4、光源及光调制解调实验模板
5、光纤位移传感器实验模板
6、光纤温度、压力传感器实验模板
7、光照度计实验模板
8、光功率计实验模板
9、光开关实验模板
10、光电转速实验模板
4、实验台
实验桌尺寸为1600×800×750mm，可安放主控箱、实验模板、计算机、传感器箱及工具等。
三、产 品 特 点
1、模块化结构、软硬件结合，可以根据需要选择不同的模块，随着光电子学科的发展，模块可以不断增加。一个模块对应一个传感器，便与进行实验，实验效果。
2、主控箱上除有常用的直流电源外，还具备多种显示表头，特别是光功率、光照度的显示。
四、实 验 项 目
1．光功率实验
2．光照度实验
3．光色散实验
4．激光的单色性实验
5．光敏器件的暗电流亮电流实验
6．光敏电阻的暗电阻亮电阻实验
7．光敏电阻光谱特性实验
8．光敏电阻光照特性实验
9．光敏电阻伏安特性实验
10．光敏二极管光谱特性实验
11．光敏二极管光照特性实验
12．光敏三极管光谱特性实验
13．光敏三极管光照特性实验
14．光敏三极管伏安特性实验
15．光开关实验
16．光电池光谱特性实验
17．光电池光照特性实验
18．红外反射式开关实验
19．红外热释电传感器原理实验
20．红外热释电探测器应用实验
21．脉冲光调制解调实验
22．声光调制解调实验
23．PSD传感器实验
24．光纤位移传感器实验
25．光纤温度传感器实验
26．光纤压力传感器实验
27．光电转速传感器
