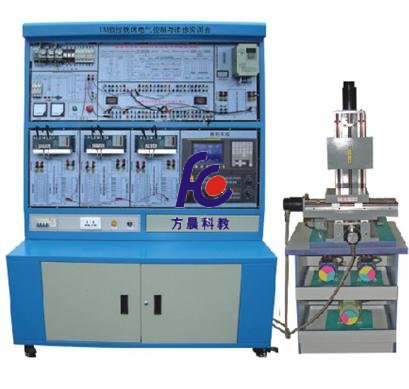

数控铣床综合实验台随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控铣床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该实验装置的主要器件均选用工控产品。

一、功能要求
1. 本实验台深度剖析GSK990M数控系统，满足数控机床电气设计、数控机床故障设计、数控机床电气组装、机床数控化改造。
2. 实验台采用半实物铣床，实现机床机械调试安装（包括主轴、进给轴、丝杠、轴承、螺母副等）、满足数控机床机电联调。铣床采用钻夹头装夹刀具，可直接加工工件。
3. 实验台能设置28个常见的故障点和复合型故障点。
4. 数控系统内置PLC编辑器可下载PC机上的梯形图。
5. 实验台配套演示半实物铣床一台，可对工程塑料、有机玻璃等进行加工。
二、产品组成部分
数控铣床综合实验台是由广数GSK990M数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动及伺服电机、输入输出模块、低压电气元件和半实物铣床等组成。
三、数控控制原理
数控控制台提供一套完整的控制系统，控制系统拥有完整的广数GSK990 M数控技术的系统，控制台全面剖析了广数GSK990M系统的控制原理和结构，按符合真实数控设备的要求进行电气连接，可以带动实训机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。
四、实训台配置
1.由控制屏和实训桌及半实物铣床组成。控制台为铁质双层亚光密纹喷塑结构，铝质面板；实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。半实物铣床可直接演示机床回零、机床超程限位等。
2.三相四线380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制。电压表监控电网电压，电流表监控设备工作总电流，并设有指示灯指示和保险丝保护。
3.数控系统单元：采用广数GSK990M系统，可控制3个数字量控制进给轴和1个模拟主轴。
4.驱动模块：X/Y/Z进给轴采用交流伺服电机和伺服驱动器构成半开环系统。
5.主轴模块：主轴电机采用变频器控制，实现无级变频调速。
五、产品突出特点:
本公司具有多年生产数控的经验，因此对广数GSK990M数控系统内部进行全面剖析展示到面板上，把数控铣床的功能全部采用接插件控制。所有控制单元控制方法如下：
实验台展示通用铣床控制线路全局图，学员可以把此图作为设计电路的示范图，以便更加深入了解数控铣床的控制方法。.
开放式结构、模块化设计：实验台把广数GSK990M数控系统进行分解，把控制接口扩展到实验台的面板上，再用接线端子可引接到各个模块板上进行控制。
三相变频控制单元：通过接插线连接到数控系统上进行变频控制，增加学员的动手能力，增加对控制过程中的故障问题有更多的了解和分析。
伺服驱动控制单元：通过接插线连接到数控系统上进行伺服驱动控制，增加学员的动手能力，让学员对伺服控制器有个全面的了解和分析能力。
手脉单元：通过接插线连接到数控系统上进行手动控制机床座标运动
六、数控铣床综合实验台实训项目
1、通过该实训台可完成以下实验实习项目

2、手工编程与仿真加工实训

3、了解常见数控机床故障检测与维修实训

4、半实物铣床参数：
●半实物铣床可直接加工工件、演示机床回零、机床超程限位等。
●十字工作台面宽度（长×宽）：450mm×170mm
●十字工作台T型槽数及宽度：3×12 mm
●主轴转速范围 ：20∽1500 rpm。
●主轴夹头装夹范围：φ1～φ13 mm
●工作台X轴行程：450mm
●工作台Y轴行程：250mm
●工作台Z轴行程：250mm
●X、Y、Z轴快速移动速度（Max）≥4.0/4.0/3m/min
●定位精度：0.02mm
●主电机功率：750W
●控制系统: GSK990M/DA98A（交流伺服系统）
●机床外形尺寸：850×800×1600 mm
七、实验台技术参数：
1、输入电源：AC380V（三相）、50HZ
2、故障考核28项
3、工作环境：温度-200C±400  C
4、整机容量：≤3kVA；
5、实验台尺寸：长×宽×高（mm）=1370 mm×600 mm×1890 mm；
6、半实物铣床尺寸：长×宽×高（mm）=1200 mm×800 mm×2300 mm；
