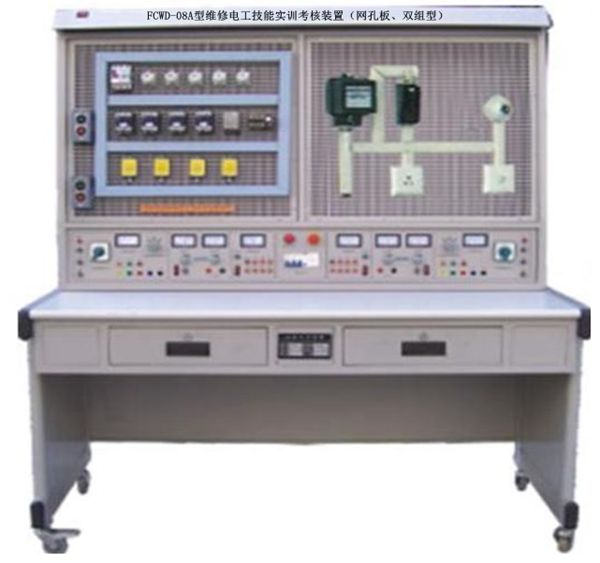

一、维修电工技能实训考核装置概述
该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。
二、维修电工技能实训考核装置特点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4.实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
三、维修电工技能实训考核装置技术性能
1.输入电压：三相四线～380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：1574mm ×805mm ×1650mm
四、维修电工技能实训考核装置配备
实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
1.交流仪表
(1)交流电压表：0～500V带镜面交流电压表二只，精度1.0级
(2)交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护
3.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁）
五、维修电工技能实训考核装置实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y-△启动自动控制线路
5.用倒顺开关的三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双重联锁的三相异步电动机正反转控制线路
9.三相异步电动机的多地按制
10.工作台自动往返控制线路
11.日光灯接线
六、参考实训项目所需元器件清单（每组配置清单）
|
序号 |
名 称 |
型号与规格 |
数量 |
|
1 |
低压断路器 |
DZ108-20/10-F（0.63～1A） |
1 |
|
2 |
螺旋式保险丝 |
RL1-15/3A |
3 |
|
3 |
直插式保险丝 |
RT14-20/2A |
2 |
|
4 |
交流接触器 |
LC1-D0610Q5N |
3 |
|
5 |
辅助触头 |
LA1-DN11 |
2 |
|
6 |
热继电器 |
JRS1D-25/Z(0.63-1A) |
1 |
|
7 |
热继电器座 |
JRS1-25 |
1 |
|
8 |
通电延时时间继电器 |
ST3PA-B/380V(0-60S) |
1 |
|
9 |
接线端子排 |
JF5-2.5/5 |
5 |
|
10 |
G端子导轨 |
|
1 |
|
11 |
时间继电器座 |
PF-083A |
1 |
|
12 |
按钮开关合（三个开关） |
TYX3-P(黑、绿、红) |
1 |
|
13 |
按钮开关合（两个开关） |
TYX2-P(绿、红) |
1 |
|
14 |
按钮（不带灯） |
LAY16 |
5 |
|
15 |
行程开关 |
LX9-222 |
2 |
|
16 |
行程开关 |
LX9-001 |
2 |
|
17 |
日光灯灯管 |
YZ10RR25/10W |
1 |
|
18 |
镇流器 |
YZ13/220V50HZ 13W |
1 |
|
19 |
启辉器 |
S10/4～65W |
1 |
|
20 |
启辉器座 |
|
1 |
|
21 |
日光灯管座 |
|
2 |
|
22 |
倒顺开关 |
KO3-15 |
1 |
|
23 |
塑料安装卡子 |
|
190 |
|
24 |
不锈钢自攻螺丝 |
|
90 |
|
25 |
三相鼠笼式异步电动机 |
WDJ26 (380V/△) |
1 |
